Izbira ventila za metulje: Kako izbirati med mehkim in trdim tesnilom?

Ventil metuljaIzbira: Kako izbirati med mehkim tesnilom in trdim tesnilom?

Pri izbiri ventilov za metulje izbira med mehkimi zaprtimi ventili metuljev in trdo zaprtimi ventili metulja neposredno vpliva na zmogljivost tesnjenja sistema, življenjsko dobo in stroške. Razlika jedra med obema je v tesnjenem materialu in veljavnih scenarijih, ki jih je treba celovito presojati iz treh vidikov: srednje značilnosti, temperature in tlaka ter frekvenca odpiranja in zapiranja.

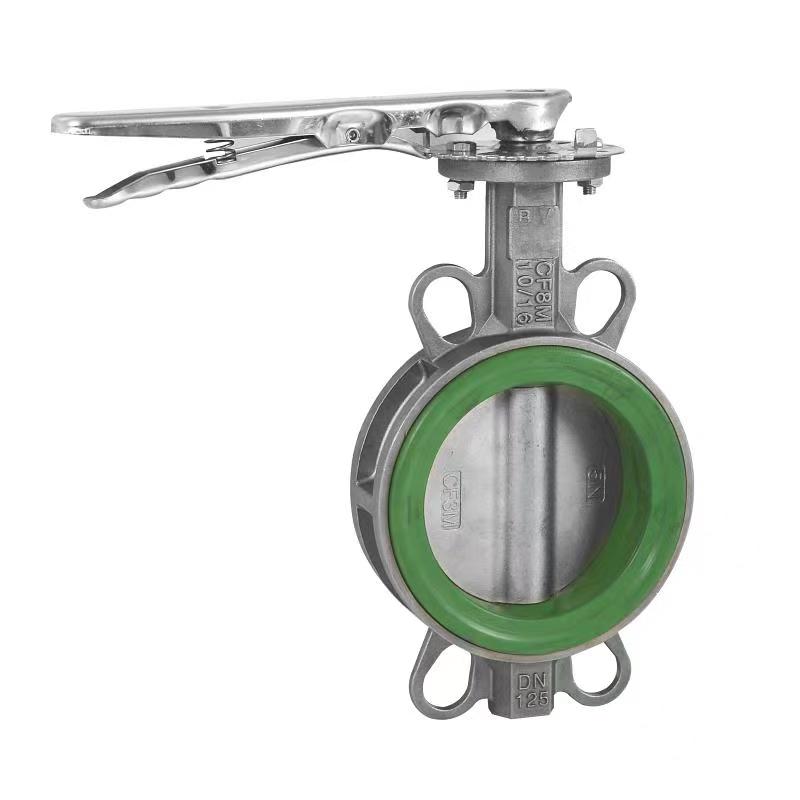

Tesnilni par mehkih zatesnjenihZaklopki metuljevPogosto uporablja gumo (kot so nitrilna guma, guma EPDM) ali fluoroplastična (na primer PTFE), ki ima prednosti ničelnega tesnjenja za puščanje in navora z nizkim odpiranjem in zapiranjem. Kadar je medij čista voda sobne temperature, plin ali šibko jedko tekočino (na primer kanalizacija, klimatska naprava, ki kroži voda), tlak pa je ≤ 1,6MPa, lahko mehki zaprti metuljski ventil doseže dvosmerno tesnjenje na ravni mehurčkov s svojo elastično tesnjenje, še posebej primerno za prizore s strogimi potrebami o hitrosti puščanja (na primer obdelave hrane, ki je bila obdelava hrane). Vendar je treba opozoriti, da je zgornja meja temperaturne odpornosti za gumo običajno 120 ℃, za fluoroplastiko pa 180 ℃. Če presegate to območje, lahko tesnilna površina strdi ali se deformira, kar vodi do uhajanja.

Težko zaprti ventili metuljev dosežejo visoko temperaturno in visokotlačno odpornost skozi kovino (kot so nerjavno jeklo, trda zlitina) do kovinskih ali kovinskih do keramičnih tesnilnih parov. V delovnih pogojih pare se lahko toplotno olje, visokotemperaturni plin (na primer nad 300 ℃) ali delci (na primer gnojila, leteči pepel), toge tesnilne površine trdo zaprtega ventila metulja upirajo obrabi in eroziji, življenjska doba pa je 3-5-krat večja od mehkega pečata. Na primer, dvojni ekscentrični trdo zaprti ventili metuljev se običajno uporabljajo v cevovodih za krmo kotla v energijski industriji. Njihova ekscentrična struktura lahko zmanjša trenje na tesnilni površini, hkrati pa uravnoteži temperaturno odpornost in odpiranje in zapiranje fleksibilnosti.

Pri izbiri izdelka se je treba zavedati dveh glavnih napačnih predstav: Prvič, ne bi smeli slepo slediti trdim pečatom. Če v mediju ni visokotemperaturnih delcev, visoki stroški in velika odpiralna in zapiralna sila trdo zaprtih ventilov metuljev postanejo slabosti; Drugič, mehki zatesnjeni ventili metulja ≠ nizka tlačna ocena. Z debeliranjem telesa ventila in krepitvijo zasnove tesnjenja lahko nekateri mehki zaprti ventili metuljev prenesejo tlak 2,5MPA, vendar je treba s proizvajalcem potrditi certifikat materiala (kot so WRA, CE).

Zaključek: Mehko zaprtoZaklopki metuljevso prednostni za medije za čiščenje sobne temperature, medtem ko so trdo zaprti ventili metuljev prednostni za visokotemperaturne delce; Če so pogoji delovanja med obema (na primer vroča voda pri 150 ℃), se lahko za uravnoteženje zmogljivosti in stroškov šteje za uravnoteženje in stroške, sestavljeno metuljsko ventil s kovinsko tesnilno površino, razpršeno s keramiko ali varjeno s trdo zlitino.
