Ali obstajajo zahteve za smer vgradnje loput?

Smer namestitveloputaje treba določiti glede na njihovo vrsto in delovne pogoje. Dvosmerni zaprti metuljni ventili na splošno nimajo strogih smernih zahtev, vendar obstajajo priporočena navodila za namestitev; Enosmerni zaprti dušilni ventil mora biti nameščen v smeri, ki jo označuje puščica, smer stebla ventila pa se mora izogibati navpičnici navzdol, da se zagotovi varno delovanje in tesnjenje.

Metuljaste zaklopke delimo na dve vrsti: dvosmerno tesnjenje in enosmerno tesnjenje. Za dvosmerno zaprtolopute, teoretično ni strogih smernih omejitev za namestitev, vendar obstajajo priporočena navodila za namestitev v praktičnem inženiringu. Na primer, v vodoravnem cevovodu je mogoče izbrati smer stebla ventila v vrstnem redu navpično navzgor, vodoravno in 45 ° naklon navzgor. Ta način namestitve je enostaven za uporabo in lahko zagotovi enakomernost tesnila. Za lopute z velikim premerom (kot je DN500 in več) je priporočljivo, da ohišje ventila namestite vodoravno in aktuator zgoraj, da preprečite vpliv lastne teže ventilske plošče na navor. Če medij v cevovodu vsebuje usedline (kot so blato, pesek in voda), je priporočljivo, da pretok medija vstopi s hrbtne strani tesnilne površine ventilske plošče, da se zmanjša obraba in podaljša življenjska doba ventila.

Namestitev enosmerno zaprtaloputeima jasne smerne zahteve. Telo ventila je običajno označeno s puščicami, smer puščice pa mora biti skladna s smerjo pretoka medija v cevovodu med namestitvijo, sicer lahko pride do okvare tesnila ali puščanja medija.

Dvosmernih in enosmernih dušilnih loput ni dovoljeno namestiti navpično navzdol v smeri stebla ventila. Če je steblo ventila obrnjeno navzdol, lahko cevni medij izteče iz stebla ventila, zlasti pri transportu kislih, alkalnih in strupenih medijev, kar ogroža osebno varnost upravljavcev. Poleg tega bo namestitev stebla ventila navzdol povečala težave pri upravljanju, saj mora upravljavec dvigniti glavo za delovanje, kar ni v skladu z ergonomsko zasnovo.

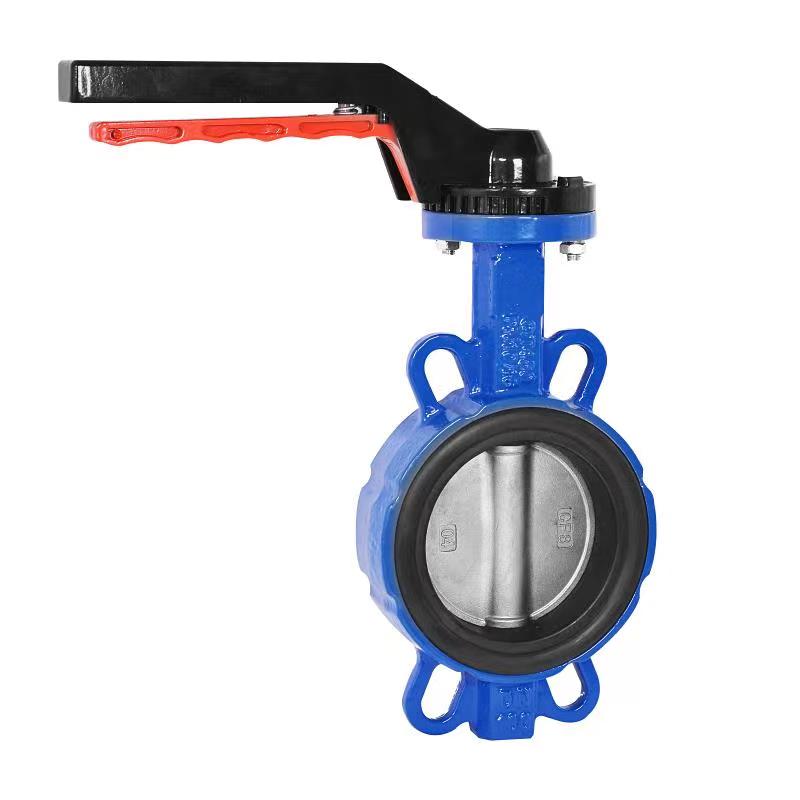

Namestitev lopute mora biti enostavna za upravljanje. Ročaj ali ročno kolo ročnih metuljastih loput je običajno 1,2 metra oddaljeno od delovnega dna, približno do položaja prsnega koša, zaradi česar je odpiranje in zapiranje bolj enostavno. Če je ventil nameščen na tleh, mora ročno kolo ali ročaj gledati navzgor in se ne nagibati; Če je nameščen ob stenah ali opremi, pustite stoječi prostor za operaterje, da se izognete delu z neba.
