Kakšna je osnovna struktura lopute?

Katere so komponente, ki sestavljajo jedro strukture aloputa?

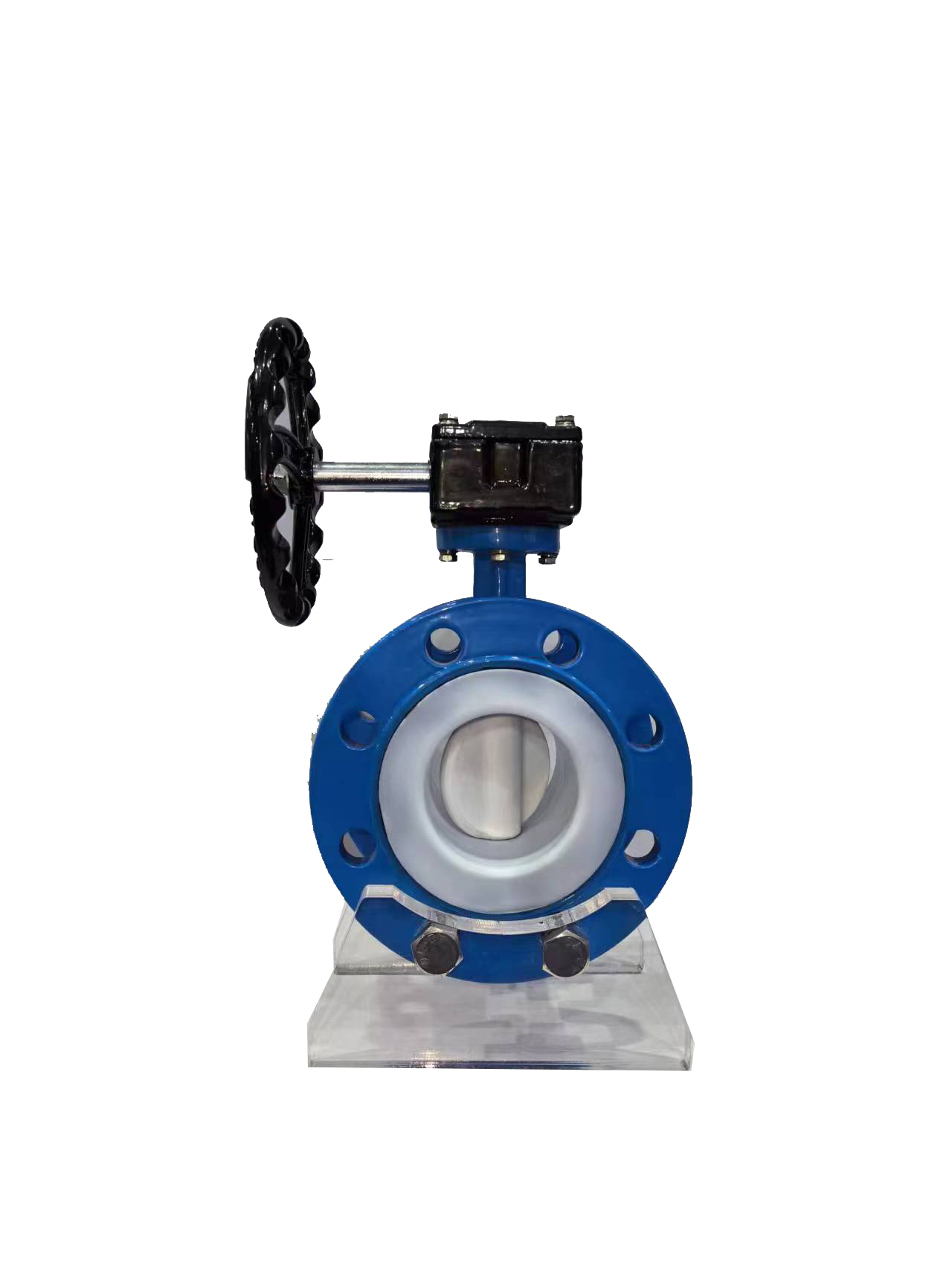

Osnovna struktura aloputavključuje predvsem telo ventila, steblo ventila, metuljasto ploščo in tesnilno komponento. Telo ventila je običajno ravna cilindrična struktura z gladkimi notranjimi stenami za zmanjšanje srednjega upora pretoka; Steblo ventila je povezano s pogonsko napravo in ploščo metulja, odgovorno za prenos navora in pogon plošče metulja k vrtenju; Metuljasta plošča je komponenta za odpiranje in zapiranje, ki prilagaja pretok z vrtenjem okoli osi stebla ventila (0 °~90 °), njena oblika pa neposredno vpliva na zmogljivost pretoka; Tesnilni del je sestavljen iz sedeža ventila in tesnilnega materiala, ki neposredno vpliva na združljivost in tesnilno zmogljivost medija.

Katere so ključne podrobnostiloputaoblikovanje plošče?

Kot osrednja komponenta loput, zasnova loput neposredno vpliva na karakteristike pretoka in tesnjenje. Standardna poenostavljena metuljasta plošča ima rob v obliki loka, ki lahko zmanjša upor tekočine, vendar mora polmer ukrivljenosti ustrezati premeru cevovoda, sicer je enostavno oblikovati vrtince; Ekscentrične metuljaste plošče (kot so enojni ekscentrični, dvojni ekscentrični in trojni ekscentrični) zmanjšajo obrabo tesnilne površine tako, da zamaknejo središče stebla ventila, pri čemer trojna ekscentrična metuljasta plošča doda dodaten kot nagiba, da se doseže ničelno puščanje ter visoka temperaturna in tlačna odpornost; Nepravilna metuljasta plošča je zasnovana z vodilnimi rebri za medije, ki vsebujejo delce, da se prepreči blokada delcev.

Kako tesnilna komponenta lopute vpliva na delovanje?

Tesnilna komponenta je ključna za doseganje srednje meje in regulacije pretoka v loputah. Material sedeža ventila je treba izbrati v skladu z značilnostmi medija, kot je nitrilna guma (NBR) z dobro odpornostjo na olje, vendar se enostavno strdi pri nizkih temperaturah, in fluorokavčuk (FKM) z močno odpornostjo proti koroziji, vendar visokimi stroški; Kovinski sedež ventila se mora ujemati z razliko v trdoti materiala metuljaste plošče, da preprečite puščanje zaradi medsebojnega trenja. Poleg tega je treba natančno nadzorovati razmerje tesnilnega tlaka. Če je previsok, bo povzročil deformacijo sedeža ventila, če pa je prenizek, se ne bo tesno prilegal, kar neposredno vpliva na učinek tesnjenja.
